洛阳兰迪机器玻璃股份有限公司-钢化炉、玻璃钢化炉、兰迪钢化炉
language
全球站点
  • 地址:
    洛阳王城路12号广建大厦
  • 邮编:
    471000
  • 电话:
    400-003-8600
  • 邮箱:
    marketing@landglass.com
  • 平钢化玻璃平整度不好的原因(一)

    来源:兰迪机器   浏览次数:1653   发布时间:2016-06-14

    平钢化玻璃平整度不好的原因之一:玻璃在加热时上下表面存在温差造成的玻璃变形 。

    ①钢化玻璃板面向上弯曲。

    这种现象是由于玻璃在加热炉内被加热后,出现玻璃上表面的温度高于下表面的温度的情况,保持这种温度状态的玻璃进入冷却室冷却,在冷却过程中,当玻璃上下表面的冷却温度和风压等条件相同时,由于玻璃上表面温度高,冷却后上表面的收缩量大于下表面,会出现玻璃板面向上弯曲变形的现象(如图1所示)。出现这种情况,可以将加热炉底部的温度提高,尽量减小玻璃上下表面的温度差。

    ②钢化玻璃板面向下弯曲。

    这种现象是由于玻璃在加热炉内被加热后,出现玻璃下表面的温度高于上表面的温度的情况,保持这种温度状态的玻璃进入冷却室冷却,在冷却过程中,当玻璃上下表面的冷却温度和风压等条件相同时,由于玻璃下表面温度高,冷却后下表面的收缩量大于上表面,会出现玻璃板面向下弯曲变形的现象(如图2所示)。出现这种情况,可以将加热炉底部的温度降低,尽量减小玻璃上下表面的温度差。

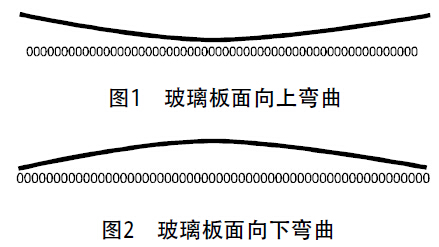

     玻璃板面弯曲变形

    推荐资讯:

    产品推荐:

    CopyRights 2013-2022 All Rights Reserved 洛阳兰迪玻璃机器股份有限公司 版权所有 豫ICP备05016167号-6
